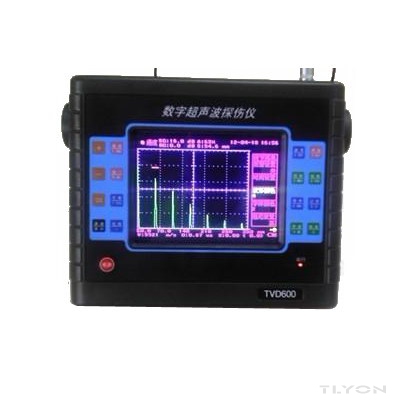

TVD600多功能超声波探伤仪
放大图片
TVD600多功能超声波探伤仪
检测范围:0.1-8000mm(钢 纵波)
  • 订货编号:tlyon001111
  • 参考价格: .
  • 人气指数:4866
  • 品牌名称:北京时代
  • 样本资料: 【索取】
  • 供货周期:
  • 关联标签:TVD600多功能超声波探伤仪,超声探伤仪,探伤仪
购买数量:

浏览历史

产品介绍

规格参数

用户评测

售后服务

  • 产品名称:TVD600多功能超声波探伤仪
  • 订货号:tlyon001111
  • 品牌名称:北京时代
如果您发现产品信息不准确,欢迎纠错;或咨询相关类别、品牌产品,请联系我们



产品概述:
TVD600高亮彩屏超声波探伤是最新款的数字式超声探伤仪,具有多颜色的彩色高亮TFT显示,通过LAN以太网接口可实现与计算机的实时通讯,大容量数据库存储,高速USB2.0接口和SD存储卡将详细的检测数据输出到计算机等,可满足探伤应用需求。

适用范围:
TVD600高亮彩屏超声波探伤仪用 于检测各种材料内部的缺陷(钢、不锈钢、铜、铝、硬质合金、铸件、复合材料、和焊缝等等),可有效检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷,功能全面 实用,是真正的笔记本式数字超声波探伤仪,广泛应用在压力容器制造、金属钢结构、船舶制造、机械制造、电力、化工、石油机械、汽车、冶金、高校等行业。

功能特点:
● 三十个独立探伤通道,各通道探伤参数可存储在SD卡上。
● 全中文操作,并有操作提示。
● 现场探伤无需携带试块,DAC曲线自动生成,也可根据实际工件(如焊缝、锻件、铸件、管材、板材等)生成自定义探伤工艺。
● 内置有大平底、平底孔锻件探伤方法,AVG曲线自动生成,自动计算锻件探伤灵敏度,可实时显示缺陷孔径Φ值。
● 手动、自动校验探测功能两种模式;可自动校准(始偏、K值),亦可测试材料声速。
● 高亮彩色TFT液晶,屏幕颜色随意调整,可以在强光或完全黑暗的环境中正常工作。
● 三角声程测量数据和SL值(DAC)、缺陷孔径Φ值(AVG)实时显示,声程数据可用毫米和微秒(声波传输飞行时间)显示。
● 屏幕冻结功能,随时捕捉波形,包括峰值记忆和包络波形。
● 报警功能包括进波门、DAC门、AVG门定位声光报警,门位、门宽和门高可调节
● 扩展软件功能:焊缝剖面缺陷定位显示;RF 射频模式下的回波-回波功能。
● SD卡内含电子档说明书、探伤数据处理软件、常用探伤标准、超声波探伤常识。
● 体积小,重量轻,带电池1.6Kg;


技术参数:
检测范围
0.1-8000mm(钢 纵波)
声速范围
1m/s~99999m/s(1mm步距调节,亦可直接输入声速值)
工作频率
120Mhz采样,60Hz屏幕刷新率,工作频率范围0.1-40MHz
动态范围
> 36dB
垂直线性误差
< 3 %
水平线性误差
< 0.1%
灵敏度余量
> 56dB (试块深200mmФ2 平底孔)
探伤功能
Φ值计算:直探头锻件探伤找准缺陷最高波后自动计算曲面修正:用于曲面工件探伤,可实时显示缺陷周向位置,裂纹测高:利用端点衍射波自动测量、计算裂纹高度。
闸门报警
门位、门宽、门高任意可调;声光报警,可接头戴式耳机,用于环境噪声大的场合,也可接驳外置报警装置
显示方式
高亮度、高分辨率彩色TFT液晶显示屏
数据存储
仪器内存有JB4730、GB11345、DL/T820、ASM/API/Other等标准,存储器的容量扩充至10万个波形数据/通道探伤参数
增益
120dB(0.1、2、6、步距调节,亦可直接输入增益值)
声程最小范围
0.1-7.5mm(钢纵波)
脉冲移位
0.0~3000mm
探头延时
0.00us~50.00us,分辨率0.01us
扫描分辨率
0.1mm (0~100mm);1mm (100~1000mm);10mm (1000~8000mm)
通讯接口
一个高速USB2.0接口、一个LAN以太网接口、一个SD卡插槽,
外型尺寸
220X185X55 mm
仪器重量
1.6Kg(带电池)

标准配置:
主机
一台
探头
直探头(2.5P Φ20)一个;斜探头(2.5P 13X13 K2)一个)
存储设备
读卡器和SD卡各一个
探头线
C9-Q9一根
电源
进口高能锂电池和充电器各一只
数据处理软件
探伤数据处理软件
文件资料
说明书、合格证、保修卡、装箱单
仪器箱
专用铝合金包装箱一只

应用举例:
1、焊缝探伤:
完善的DAC曲线和包络波形比较功能令回波评价工作更轻松、更方便、更准确。(来自焊缝的缺陷回波与一组DAC曲线及焊缝剖面缺陷定位显示)。
TVD600多功能超声波探伤仪

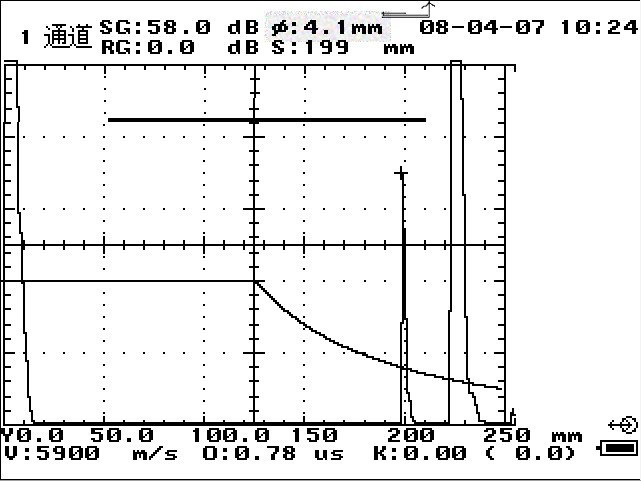

2、锻件、铸件探伤:
灵敏度余量大于56dB,更适合于大型锻件和粗晶材料(铸钢件、球墨铸铁件等)的检测。
            缺陷孔径Φ值实时显示
TVD600多功能超声波探伤仪


3、回波定性分析:
 RF射频回波显示功能非常适用于需要对回波特性作进一步分析的场合。
TVD600多功能超声波探伤仪
