• 产品名称：MW3300型实验室微波水份测量仪
• 订货号：tlyon001537
• 品牌名称：德国TEWS-Elektronik

如果您发现产品信息不准确，欢迎纠错；或咨询相关类别、品牌产品，请联系我们

MW3300型实验室微波水份测量仪 可选：测量密度、安全防爆装置

微波水份测量系统概述

水份是影响一个产品品质的根本因素。     为了能以最小的能量和对环境最小的污染来生产或处理材料，在许多生产工艺中，及时而准确地测量物料水份是至关重要。在生产过程中，不管是在实验室 还是在生产线上，只有通过准确而快速的水份测量才有可能参与干燥系统、复烤机、加湿机、压力机和碾磨机的控制或调整，从而达到最佳的生产工艺。     市场上已有的快速测量技术只能达到准确测量水份的高标准的部分要求。例如，近红外(NOR)水份测量系统，由于使用的是光学测量方法，就只能确定 表面的水份。而且，所得出的结果受材料本身颜色、粒度和表面结构的影响很大；应用电容或导体原理的水份测量系统受矿物质、盐添加物和产品密度的影响显著。 同样，其它公司生产的微波装置在进行水份测量时受到密度和重量的影响。因此样品的重量得通过称重或放射技术单独确定。     一般测量水份的实验室分析方法使用烘箱法,KARLFISCHERTITRATION，XYNEE-TOLUENE蒸馏或红外干燥要用0．5至3个小时的时间因此不适子在水份含量发生变化时快速校正工艺参数。

MW3300型实验室微波水份测量仪 可选：测量密度、安全防爆装置

MW3300微波水份测量系统简介

MW3300微波水份测量系统代表了产品水份测量的新发展，对实验室和生产线控制两者皆可使用。     使用专利测量技术，MW3300可在1秒内确定绝对水份，不管样品的密度或重量是怎样的。这个高准确性的结果可以不受产品中所含的颗粒、颜色及任 何矿物质的影响而保持不变。能够把表面的和中心的水份都确定出来，MW3300克服了其它测量方法所固有的重大误差，同时可以不把自然产品如烟叶、粮食、 种子、草药、咖啡豆和可可豆碾碎。     MW3300对于实验室和工业生产的要求两者都可以同样地达到，这是前所未有的一个成果。     1、快速测量，大约1秒。     2、材料的密度、重量和表面结构因素被排除掉，因此对测量结果没有影响。     3、几乎不受产品的不同级别的影响，因此只需一个标定曲线。     4、对表面水份和中心水份两者都可测量，避免了碾碎的必要。     采用了微波技术的MW3300可以对产品的水份含量产生高敏感度的反应因而达到高准确性的测量。     在这个选择率方面，水分子的两个特性起了很重要的作用：     1、因为它有偶极特性，所以它对谐振器中的电场具有明显的影响。     2、由于它分子量小而且活动性高，它可以跟随电子振荡场进入很高的千兆赫区而其它带极性分子的物质(氨基酸、糖、脂肪……)及矿物质(盐、离 子……)却没有什么动作。这些因素经谐振器适当的处理从而对物质的变化或不同的物质密度具有很高的不敏感性。     这样，MW3300的测量技术就能测到样品中所有的物理性水份，既有表面的也有内部的。

MW3300型实验室微波水份测量仪 可选：测量密度、安全防爆装置

可选项：同步密度测量

MW3300测量材料的水份而不受其中密度的影响——一因为密度对所有电气测量参数的影响都被MW3300所特有的分析方法给排除了。     利用一个交互装置，MW3300也可以在实验室里或生产线上，测量材料的密度而不受水份含量的影响，同时具有与水份测量相同的准确性、速度以及不受类型和表面影响的特点。     因此MW3300能同时测量两种不同的产品，进行数据储存，统计分析以及通过串联接口进行输出。     因此MW3300可以显示从水份含量和密度中分出来的产品参数，诸如：     ■粒状物质的平均颗粒尺寸     ■三元素复合物中各个组成成分，包括水份的相对浓度     ■烟支的硬度或烟丝的包含量

MW3300型实验室微波水份测量仪 可选：测量密度、安全防爆装置

MW3300的微波测量原理

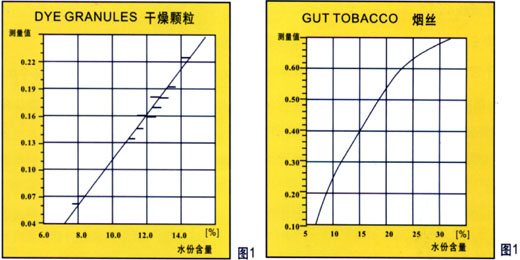

W3300所采用的测量原理与众不同的特性在于通过使用微波谐振器将微波场与样品进行适当耦合。     在谐振器里，微波振荡由很低能量的谐振激发。在与样品水份含量的相互作用下，谐振器的微波特性，特别是谐振器的频率，放大并且谐振曲线的半宽值随之发生适当变化。     通过在MW3300的评估装置中处理这些数据，得到一个与所测物质的实验室校正值相匹配的微波值。     如下图1和2所示，为了得到最佳校正，MW3300为每个产品都作了线性(图1)和非线性曲线(图2)的计算。     选择测量程序时，通过输入材料名称或相应的储存地址来叫出标定曲线，然后马上就可以操作MW3300了。

MW3300型实验室微波水份测量仪 可选：测量密度、安全防爆装置

MW3300的构造

MW3300微波水份测量系统的实验室型式包括一个标准的评估装置，它的19英寸桌面外壳内有欧式卡片，通过两根微波电缆与样品采集器相连，或者，对于生 产线控制型式，是与一个测量柜相连。对于MW3300，探测单元是一个谐振器，其尺寸会根据实际情况而不同。     MW3300是通过可拆除外壳里的键盘或者评估装置的键盘来操作，有菜单驱动的辅助程序，并在一个大型EL显示屏上得到显示。     通过使用由多功能、多用途的全面的0S9操作系统支持的一个强大的处理器，可以进行数据的输入和输出以及经一个单独的打印终端与MW3300交换信息。     这种为用户着想的构造使测量数据得到迅速处理，确定材料的水份，同时为最佳工艺控制提供数据的输出。     操作系统程序和延伸控制程序以及处理程序放在EPROM插卡上，可以防止停电损失。     所有的材料和测量数据都安全地储存在带有缓冲电池的CMOS储存卡上。     所有的欧式卡片都插在一块从评估装置后面可以接近的母板上，这样便于维修和更换。     对于实验室型的MW3300，有一系列不同尺寸的样品采集器供不同类型的材料选择，容量在20毫升到4000毫升之间。     对子粗糙的粒状产品如可可和咖啡豆、粮食和种子以及粉状物，可以提供带管子的采集器，管孔径在10毫米至200毫米之间，这样便于填装材料。、     当待测水份的材料是液体、糊状物或贵重的流质时，可以提供专用的塑料量杯以便于填加材料，量杯容量在20毫升至150毫升之间。可以提供专用的样品采集器来配合这些量杯。     选择了产品后，使用标定曲线，在样品在采集器中不动的情况下，MW3300将在1秒内把水份值显示出来。     有一个铂制温度探头随时记录样品的温度变化并对数据作相应校正。     对于生产线控制型式，MW3300微波水份测量系统配有装在坚固、防尘、挡飞溅物的钢板外壳里的评估装置和测量柜(见图1和图2)。     生产线控制型的外壳里有一个键盘安在评估装置下面可拉出的导轨上。在测量过程中，可以通过评估装置前门上的LEXAN窗观察A3毫米大小的数字式 显示图象。被监控的材料样品是通过测量柜里的探测元件从主流料中分出来的，材料的供给和返回是通过评估装置里的压缩阀控制的。     因为测量过程的每一个步骤都可单独编程，该系统可以轻松地适应任何形式的工艺，可以有很多不同的材料流程。     因为只用到很少的微波能量，材料的温度在整个测量过程中都不会升高。     最多可以有40种不同型式材料(可以选择为200种)的标定曲线数据在评估装置中得到有后备电池保护的储存。软件和硬件都有针对停电的保护，保证 了各个水份值的可靠储存。这些数据可以通过输出到一个DINA4点阵打印机，用来产生班制报告，对每种类型的材料进行统计评估。

MW3300型实验室微波水份测量仪 可选：测量密度、安全防爆装置

MW3300的周边设备

MW3300生产线型式的评估装置通过标准的。0—10伏和4—20毫安模拟输出，输出一个可编程的水份均值，它可以用作干燥和复烤工艺调节的示例。     串联接口是与工艺控制电脑SPC或PC相连的制式，用于压缩数据和使生产工艺最佳化。     一个A4点阵打印机是MW3300的标准组件，需要时可用于产生全面统计分析性的测量和班制报告。     对于MW3300，如果要从主控台作遥控的话，可以将一个带有多功能操作程序的14英寸彩色图象监控器连到该微波水份测量系统，这是个可选组件。     对于使用MW3300装置的多干燥器或多复烤机生产线的工厂，可以提供强大的广泛使用MSDOS系统的电脑以获取中央数据。可以为这种电脑的构形提供范围很广的软件。

MW3300型实验室微波水份测量仪 可选：测量密度、安全防爆装置

MW3300的成功应用例子

食物原料及高级食品   咖啡(未烤和烤的咖啡整豆，土生咖啡) 王米(种子．粗粮．粉．青贮饲料) 可可(带和不带皮、粉、可可杂质的整豆) 大米(米粒、米粉) 香料 葡萄[种、干、茎) 水果粉 蛇麻草 水果混合物 酵母 调料(胡椒，蒿籽、马郁兰、甜椒) 烟草(叶、丝、片、肋、整支烟) 干蘑菇 烟滤嘴 核仁(花生、榛子) 奶粉 果仁 奶蛋白 瓜子 酪蛋白 作甜食的浓酱 奶油 烤甜品(面包干、甜饼干、饼干) 奶酪 干土豆 加工过的奶酪 土豆粉 人造黄油 土豆蛋白 面条 谷物(大麦、燕麦、小麦、谷子) 糖 面粉 软糖 黄豆(整豆，粗粮) 盐 豆粉 浓缩调料 化学及医疗产品   碳酸钡、碳酸锶 各种氨基酸 氢氧化钙 蛋氨酸 塑料 乳糖 塑料薄膜 蔗糖 PVC(聚氯乙烯)(粉、颗粒)硅胶 硅胶 除草剂 硅酸 染料和颜料 硅藻薄膜 醋酸纤维 胡萝卜p粉 人造纤维添加剂 矿物质 醋酸 化肥 醚纤维 洗衣粉 聚丙烯玻璃 橡胶工业用的软化剂 其他产品   胶粉 干褐煤 煤碳颗粒 沙及建筑用材料 陶瓷粉 酿渣 除硫烟气产品 饲料 丸粒

MW3300型实验室微波水份测量仪 可选：测量密度、安全防爆装置

MW3300的技术数据

测量范围： 0—85％，根据不同的产品可以选择子范围． 测量准确度： 所选测量范围上限值的1％(例如测量范围10％，准确度为±0．1％) 测量时间： 小于1秒 微波功率： 最大10毫瓦 显示： 高对比的EL图象显示，屏幕尺寸：192x120毫米(宽X高)，像素尺寸：0．22x0．22毫米 数据储存： 电池缓冲的CMOS储存卡 数据输出： 两个V24接口用于连接电脑和打印机，可以再选两个接口：0—10伏和4—20毫安用子可自由选择的水份范围 温度测量： 测量产品温度的PT传感器 工艺控制输入： OPTO耦合器经浮动接头输入而启动／停止测量 工艺控制输出： 当上、下误差被超过或测量过程发生故障时有3个继电器接头进行指示，可以选择每一种材料的误差范围。 接头功率： 220伏交流／2安培 材料温度： 0—80℃，根据要求，温度可以更高 防爆炸型： 对于生产线控制型的，可以选择防爆炸型的测量柜和评估装置 主电源： 90—260伏交流±10％，50—60赫兹／70—370伏安 室温： O—40℃ 实验室型MW3300的尺寸和重量 评估装置： 带有4HE的灰色19英寸桌面外壳,500x200x430毫米(宽x高x深)，重约12公斤 样品采集器： 带有4HE的灰色193／4英寸桌面外壳,370x 390x280毫米(宽x高x深)，重约9公斤

*本产品非医疗器械,不能用于临床诊断和治疗,仅科研用途!*
